Gli interruttori orari sono un ottimo aiuto per il controllo del tempo dell'illuminazione e dei fan nei bagni, nelle toilette e nelle scale.

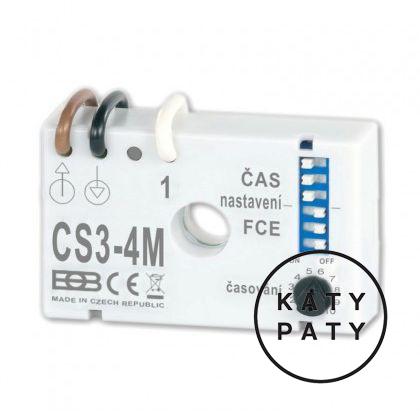

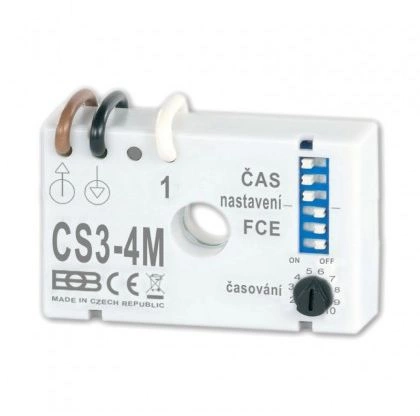

L'interruttore sotto il CS3-4M è in cablaggio neutro e ha otto funzioni di commutazione.
PARAMETRI TECNICI:
Alimentazione: 230 V / 50 Hz
Carico di resistenza: 15 - 200 W
Carico induttivo: 15-100 VA
L'interruttore sotto il CS3-4M è in cablaggio neutro e ha otto funzioni di commutazione.
PARAMETRI TECNICI:
Alimentazione: 230 V / 50 Hz
Carico di resistenza: 15 - 200 W
Carico induttivo: 15-100 VA
Non adatto per LED
Elemento di commutazione: triac
Tempo regolabile: 1 s - 20 ore.
Numero di decenni: 4
Temperatura di esercizio: da 0 ° C a 35 ° C
Funzioni CS3-4M:
è un temporizzatore multifunzione per il controllo di resistivi (lampade ad incandescenza) e carichi induttivi (ventilatori) con possibilità di montaggio sotto un interruttore e in un cablaggio senza conduttore neutro.
Otto caratteristiche CS3-4M:
- ritardo temporale interrotto
- spegnimento ritardato (simile a CS3-1)
- relè multi-tempo con blocco
- Relè temporizzato senza capacità di blocco
- relè ad impulsi (controllo multipunto)
- commutazione ritardata
- accensione e spegnimento ritardati
- lampeggiante
Il grande vantaggio è l'impostazione del tempo lineare (all'incirca tramite un interruttore, trimmer di precisione), il cablaggio senza fili a zero e l'impostazione delle 8 seguenti funzioni.
Spiegazione delle caratteristiche di CS3-4M:
1. Relè temporizzato intermittente
La commutazione del carico e della temporizzazione avviene quando si preme il pulsante. Premendo di nuovo il pulsante durante i tempi è possibile disattivare il carico.
2. Arresto ritardato (simile a CS3-1)
Il carico viene attivato quando si rilascia il pulsante e, dopo i tempi, il carico viene disattivato.
3. Relè a più tempi con blocco
Il numero di pulsanti premuti (massimo 5x) moltiplica il tempo impostato. Al sesto, il tempo è resettato. Se il pulsante viene premuto per circa 3 secondi durante i tempi, il carico verrà disattivato.
4. Timer senza interruzioni
La commutazione del carico e della temporizzazione avviene quando si preme il pulsante. Dopo il tempo, il carico si spegne.
5. Relè impulsivi (controllo multiposizione)
Premendo il pulsante si accende il carico e il prossimo pulsante preme per spegnere il carico. La lunghezza del pulsante non è importante.
6. Commutazione ritardata
Premendo il timer si ritarderà il tempo impostato (ritardo), quindi il carico verrà acceso fino a quando il pulsante non viene disattivato.
7. Spegnimento e spegnimento ritardati
Quando viene premuto il pulsante, il tempo di ritardo viene ritardato, seguito dalla commutazione del carico. Dopo aver scaricato il carico si spegnerà con lo stesso ritardo.
8. Blinker
Se il pulsante è permanentemente acceso, il carico viene attivato a intervalli di 1: 1
